Schéma Fondation Portail battant : profondeurs, dimensions & pose

Combien de fois une fondation mal conçue peut compromettre la durabilité d’un portail battant ? La réalisation d’une fondation ne se limite pas à creuser un trou, elle implique de prendre en compte la nature du sol, les contraintes du gel et les normes en vigueur afin d’assurer la stabilité des piliers. Un choix erroné d’épaisseur de béton ou d’un ferraillage insuffisant risque de générer des déformations, voire des cassures. Avec un schéma fondation portail battant adapté, vous maîtriserez les paramètres de profondeur, coffrage et armature pour construire une structure stable, résistante et conforme aux exigences techniques.

Schéma Fondation Portail battant : bases et fonctions

Une fondation portail battant sert de support stable aux piliers de portail et garantit la bonne tenue du système dans le temps. La semelle de fondation est essentielle pour répartir les charges du portail, éviter les déformations et protéger la structure contre les mouvements du sol. Le pilier de portail repose donc sur une base solide, bien dimensionnée et réalisée pour résister aux intempéries, au gel et aux efforts mécaniques. Le schéma fondation portail battant doit inclure une longrine quand le seuil est intégré pour lier les piliers et soutenir la motorisation éventuelle.

Le ferraillage, composé d’armatures métalliques, est un élément fondamental. Il fournit la tenue nécessaire pour que la semelle de fondation en béton conserve sa résistance mécanique, notamment en cas de variations climatiques. Le seuil du portail, quant à lui, doit s’adapter à cette base afin d’accueillir la pose des gonds et éventuellement la motorisation.

Dimensions et profondeur recommandées selon le gel

Les dimensions et la profondeur des fondations dépendent du climat et du type de sol. La norme des fondations impose souvent une profondeur minimale hors gel comprise entre 40 et 60 cm en zone tempérée. En région montagneuse ou soumise à d’importantes variations thermiques, cette profondeur peut atteindre 1 m pour éviter tout soulèvement dû au gel. La largeur de la semelle est généralement comprise entre 40 et 60 cm afin d’assurer une bonne stabilité. Pour un accompagnement local, faites appel à un expert portail à Vaulx-en-Velin.

Pour le pilier de portail, la section standard varie entre 30×30 cm et 40×40 cm, avec une profondeur adaptée à la nature du sol et au poids du portail. Lors du calcul du schéma fondation portail battant, il faut intégrer une marge latérale d’environ 30 à 40 cm au-delà de l’emprise du portail pour garantir un bon ancrage. La profondeur prend également en compte les contraintes géotechniques et la nécessité de rester hors gel pendant tout l’hiver.

Plan de maçonnerie pour pilier et longrine

Le plan de maçonnerie est indispensable pour bien visualiser la construction des piliers de portail et la disposition de la longrine. La longrine est une poutre horizontale en béton armé qui relie les piliers et soutient le seuil en béton, apportant rigidité et stabilité à la structure entière.

Le coffrage, réalisé avec des planches en bois bien ajustées, doit être fixé solidement pour conserver un alignement rigoureux. Le ferraillage comprend des armatures verticales appelées pilotis qui s’ancrent dans la fondation et dépassent pour enchâsser les piliers. On recommande un minimum de 4 barres de ferraille de 10 mm par semelle standard afin d’assurer la résistance mécanique indispensable aux charges du portail.

Étapes clés pour fondations de portail battant

Creuser et préparer le sol

La première étape consiste à creuser le terrain suivant la profondeur prévue en fonction de la zone climatique et du type de sol. Il faut s’assurer que les tranchées soient propres et stables en évitant les zones d’eau stagnante. La largeur du creusement doit correspondre à au moins la largeur de la semelle de fondation plus 10 cm de chaque côté pour le coffrage.

Un contrôle précis à l’aide de la corde et niveau à bulle garantit un alignement horizontal parfait pour l’ensemble de la structure.

Ferraillage et coffrage

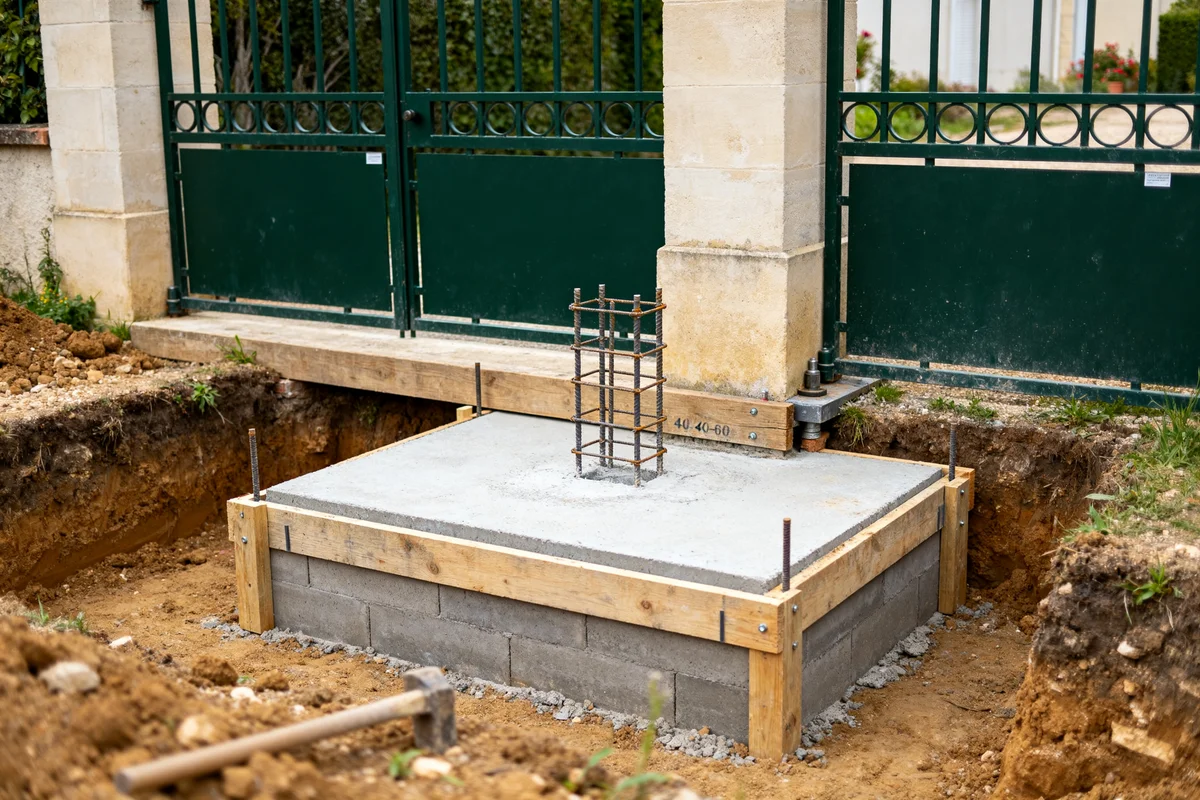

Le ferraillage se compose d’un assemblage de barres d’armature maintenues par du fil de fer, avec un enrobage d’au moins 3 cm pour protéger l’acier de la corrosion. Les armatures verticales, ou pilotis, doivent dépasser d’environ 30 cm hors béton pour permettre la liaison avec les piliers. La couche horizontale de ferraillage, souvent en treillis, renforce chaque semelle et longrine.

Le coffrage, en planches de bois ou en matériaux rigides, maintient le béton en forme. La hauteur est calculée selon la profondeur de fondation, généralement autour de 40 à 60 cm, et la largeur ajustée pour accueillir la section de la fondation.

La proportion de béton doit être soigneusement dosée pour garantir solidité et durabilité : nous recommandons un mélange classique de ciment, sable, gravier et eau dans les proportions standards pour un béton adapté aux fondations. Après coulage, le béton doit être vibré pour éliminer les bulles d’air et assurer une bonne adhérence autour du ferraillage.

Le temps de séchage recommandé avant la pose du portail est d’au minimum 28 jours afin d’atteindre une résistance suffisante, éviter des déformations et garantir la durabilité de la structure.

Le mot de l’auteur
“Bien dimensionner la ferraille et respecter la profondeur hors gel sont les garanties d’une fondation portail battant stable et durable.”

Seuil en béton: dimensions et coffrage

Le seuil de portail en béton permet de lier solidement les piliers et facilite la pose des gonds. Les dimensions standards d’un seuil béton sont généralement comprises entre 10 et 15 cm d’épaisseur, avec une largeur adaptée à la largeur du portail plus une marge d’au moins 20 cm pour assurer un appui stable.

Le coffrage du seuil doit être précis pour prévenir tout affaissement lors du bétonnage. La longrine sera coulée en même temps pour assurer une liaison parfaite avec les fondations des piliers.

Une finition correcte du seuil est nécessaire, généralement réalisée à la taloche avec un mortier de nivellement, afin de garantir une surface plane et solide pour l’ouverture fluide du portail. Le schéma fondation portail battant doit donc prévoir une dalle support suffisamment rigide.

Gaines et motorisation du portail battant

La motorisation nécessite l’intégration de gaines électriques protégées dans le béton du seuil ou dans les piliers. Le positionnement des gaines doit respecter une hauteur minimale sous le seuil de 10 cm pour éviter toute détérioration par les vibrations ou les intempéries. Le diamètre recommandé est entre 25 et 40 mm, avec un manchon protecteur en PVC rigide afin d’assurer une bonne isolation et faciliter le passage des câbles. Vous pouvez également comparer plusieurs offres auprès d’un professionnel du portail à Caluire-et-Cuire.

Les gaines sont disposées sur un parcours préalablement défini pour relier la source d’alimentation au point de commande des moteurs, souvent à proximité des gonds. Elles doivent être protégées par un dispositif anti-écrasement lorsque le béton est coulé.

Les fabricants de motorisation tels que Sommer, BFT ou FAAC recommandent également de prévoir dans le plan de maçonnerie un espace réservé pour l’emplacement des mécanismes et des butées. Il est essentiel de respecter ces recommandations pour assurer le bon fonctionnement et la longévité du système motorisé.

Quelle est la norme pour les fondations d’un portail ?

Selon la norme française, la norme des fondations impose que la profondeur hors gel soit respectée impérativement afin d’éviter tout mouvement lié au gel du sol. En zone tempérée, cette profondeur est en moyenne comprise entre 40 et 60 cm, tandis qu’en zones à fort gel, elle peut dépasser 80 cm. Le dimensionnement de la semelle doit également prendre en compte le poids du portail, le type de sol et la taille des piliers.

Le béton doit répondre à des critères de résistance (minimum 25 MPa) avec un ferraillage bien proportionné, garantissant la rigidité. La semelle doit être élargie par rapport à la base du pilier pour une meilleure répartition des charges. La stabilité de la fondation repose aussi sur une bonne prise en compte des côtes et planeurs à l’aide d’outils comme la corde et niveau à bulle.

Quelle semelle pour seuil de portail ?

La semelle pour le seuil de portail doit offrir une base solide pour supporter non seulement le poids des piliers, mais aussi les efforts liés à l’ouverture et fermeture. Elle doit mesurer entre 40 et 60 cm de largeur, avec une épaisseur minimum de 10 à 15 cm de béton armé.

Un ferraillage en treillis soudé ou barres acier de 10 mm est indispensable pour renforcer la semelle. Les armatures doivent être liées par du fil de fer et protégées par un enrobage d’au moins 3 cm pour éviter la corrosion. Le coffrage doit être rigide pour empêcher toute coulée accidentelle et bien horizontal pour ne pas fausser la pose.

Un béton vibré de qualité standard répondant aux proportions de ciment, sable et gravier adéquates garantit solidité et tenue dans les années à venir. La semelle doit également prévoir des passages pour gaines électriques pour la motorisation, avec un soin particulier au positionnement et à la protection de ces gaines.

• Profondeur hors gel : 40 à 60 cm
• Largeur de semelle : 40 à 60 cm
• Épaisseur seuil béton : 10 à 15 cm
• Ferraillage minimum 4 barres de 10 mm
• Temps de séchage : 28 jours minimum
• Diamètre gaines motorisation : 25 à 40 mm

FAQ, schéma fondation portail battant

Quelle est la norme pour les fondations d’un portail ?

La norme pour les fondations d’un portail impose une profondeur hors gel comprise entre 40 et 60 cm en zone tempérée, et plus en zones froides. Le béton doit avoir une résistance minimale de 25 MPa et un ferraillage adapté pour assurer stabilité et durabilité.

Quelle semelle pour seuil de portail ?

La semelle pour seuil de portail doit mesurer entre 40 et 60 cm de largeur avec une épaisseur de 10 à 15 cm en béton armé. Un ferraillage de minimum 4 barres de 10 mm renforce la structure, assurant ainsi la résistance aux charges et la tenue dans le temps.

Comment faire une fondation pour des piliers de portail ?

Pour faire une fondation de piliers de portail, on creuse une tranchée hors gel, installe un ferraillage avec pilotis, réalise un coffrage rigide et coule du béton dosé selon les normes. Enfin, un séchage de 28 jours est nécessaire pour garantir stabilité et solidité.
